Warum es derzeit nicht ratsam ist, auf HDMI 2.2-Kabel umzusteigen

Anfang September gab eine Marke bekannt, dass ihr HDMI 2.2-Kabel das weltweit erste HDMI 2.2-Kabelprodukt sei, das die HDMI-Forum-Zertifizierung bestanden habe und auf den Verbrauchermarkt komme. Unmittelbar nachdem die Nachricht bekannt wurde, machten sich viele Benutzer Sorgen: Sind unsere neu gekauften HDMI 2.1-Kabel wieder veraltet?

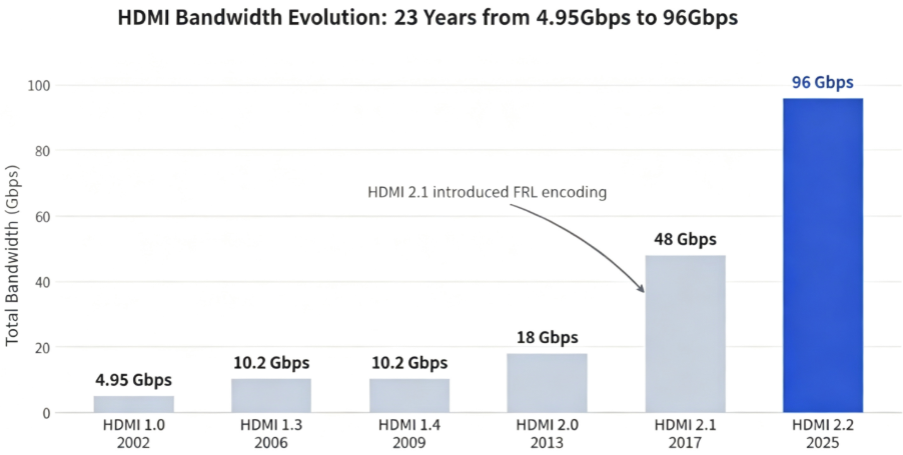

Die Bandbreite hat sich von 48 Gbit/s auf 96 Gbit/s verdoppelt, was zweifellos eine weitere Erweiterung des Übertragungskanals bedeutet. Allerdings ist eine erhöhte Bandbreite nicht gleichbedeutend mit einer verbesserten praktischen Übertragungsfähigkeit. Die „maximale Kapazität“ und die „tatsächliche Übertragungsqualität“ eines Kabels sind zwei verschiedene Konzepte.

Unser Unternehmen konzentriert sich auf Heimkino-Content-Lösungen. Bei unserem Service ist uns aufgefallen, dass viele Benutzer bei der Systemeinrichtung die Kabelauswahl oder Konstruktionsdetails übersehen, was versteckte Risiken birgt und letztendlich die volle Leistung des gesamten audiovisuellen Systems beeinträchtigt. Unabhängig davon, wie hoch die auf einem HDMI-Kabel aufgedruckte Versionsnummer ist, können Signale mit hoher Bandbreite nicht vollständig und stabil an den Empfänger übertragen werden, wenn Parameter der physikalischen Schicht wie Leitermaterial, Abschirmungsstruktur und Impedanzkonsistenz nicht den Standards entsprechen.

Monster ist ein weltweit führender Entwickler und Hersteller hochwertiger audiovisueller Produkte. Mit über vierzig Jahren engagierter Forschung und Entwicklung im Bereich hochwertiger Audio-, Video- und Datenverbindungskabel werden die Produkte des Unternehmens in mehr als 80 Ländern und Regionen weltweit verkauft. Die Auswahl eines Kabels bedeutet im Wesentlichen die Auswahl eines zuverlässigen physischen Kanals für die Signalübertragung über Ihr gesamtes audiovisuelles System. Monster ist eine solide Option.

I. Kabel stehen an erster Stelle, Hardware hinkt hinterher

HDMI 2.2-Kabel sind bereits auf dem Markt erhältlich, Geräte, die die 96-Gbit/s-Bandbreite vollständig nutzen können, sind jedoch noch lange nicht bereit. HDMI-Adapterkabel

Den Zeitplänen der Branche zufolge planen Chiphersteller, im Jahr 2026 mit der Lieferung von Chipmustern zu beginnen, die die für HDMI 2.2 erforderliche FRL2-Technologie unterstützen. Fernseher, Grafikkarten und Spielekonsolen, die mit dem neuen Standard kompatibel sind, werden frühestens 2027 auf den Markt kommen. Die meisten heute verfügbaren Geräte – 4K-Fernseher, HDMI 2.1-Grafikkarten und Spielekonsolen – unterstützen maximal nur die HDMI 2.0- oder HDMI 2.1-Spezifikationen.

Selbst wenn Sie Ihr Kabel durch ein HDMI 2.2-Kabel ersetzen und es an Ihre vorhandenen Geräte anschließen, ist der Betrieb weiterhin auf eine Bandbreite von 48 Gbit/s begrenzt, was zu keiner Verbesserung der Bildqualität führt. Dies spiegelt die Einführung von HDMI 2.1 wider: Kabel wurden zuerst eingeführt, während kompatible Hardware zwei bis drei Jahre später auf den Markt kam.

Ein ordnungsgemäß zertifiziertes HDMI 2.1-Kabel mit einer Bandbreite von 48 Gbit/s erfüllt die Anforderungen gängiger audiovisueller Geräte jetzt und in den nächsten Jahren vollständig. Es kann 4K 120 Hz, 8K 60 Hz, Dynamic HDR, VRR, ALLM und eARC stabil übertragen. Bevor Sie Ihre Hardware auf HDMI 2.2 aufrüsten, bringt der blinde Kauf von HDMI 2.2-Kabeln außer zusätzlichen Kosten keinen praktischen Vorteil.

II. Versionsnummern können gefälscht werden, Zertifizierungsetiketten jedoch nicht

Noch besorgniserregender ist, dass viele Kabel, die unter der Bezeichnung „HDMI 2.1“ vermarktet werden, nur eine Bandbreite von 18 Gbit/s liefern. Im Wesentlichen handelt es sich um HDMI 2.0-Kabel, die mit gefälschten Etiketten umverpackt wurden. Das Kabelzertifizierungsprogramm des HDMI-Forums soll diesen weit verbreiteten Branchenbetrug mit falsch gekennzeichneten Kabeln und unzureichender Bandbreite verhindern.

Im Rahmen des HDMI Cable Forum-Zertifizierungssystems muss jede einzelne Längenvariante separat getestet und zertifiziert werden, wobei Zertifizierungsetiketten und fälschungssichere QR-Codes auf der Verpackung aufgedruckt sind. Ein zertifiziertes Kabel bedeutet, dass seine elektrische Leistung, Bandbreite, EMI-Beständigkeit und andere Indikatoren strenge Tests durch offiziell autorisierte Labore bestanden haben. Dieses Prüfzeichen ist weitaus zuverlässiger als die auf der Verpackung aufgedruckte Versionsnummer.

Bei unserer technischen Supportarbeit stoßen wir häufig auf ein typisches Szenario: Ein Benutzer schließt einen Magneta-Blu-ray-Player mit höchster audiovisueller Qualität über ein mit „HDMI 2.1“ gekennzeichnetes Kabel an, erhält jedoch keine Videoausgabe. Dennoch funktioniert das gleiche Kabel normal mit einem Android-Mediaplayer. Benutzer vermuten oft, dass der Blu-ray-Player defekt ist.

Nach der Fehlerbehebung liegt die Ursache beim Kabel selbst. Der Magneta Blu-ray-Player gibt volle 18-Gbit/s-Signale mit hoher Bandbreite aus, die strenge Anforderungen an die physikalische Schicht des Kabels stellen. Im Gegensatz dazu gibt der Android-Mediaplayer Signale mit niedrigeren Spezifikationen aus und weist eine deutlich höhere Toleranz gegenüber minderwertigen Kabeln auf. Das Kabel, das angeblich HDMI 2.1 ist, kann den 2.1-Standard nicht wirklich erreichen; Es kann nicht einmal die 18 Gbit/s von HDMI 2.0 stabil unterstützen. Es leitet Signale mit geringer Bandbreite durch, bei Signalen mit hoher Bandbreite schlägt der Handshake jedoch gänzlich fehl.

Das Problem wird behoben, sobald ein zertifiziertes Monster-HDMI-Kabel ersetzt wird. Dies beweist einen weiteren Punkt: Versionsnummern können beliebig gedruckt werden, die Qualität der physikalischen Schicht eines Kabels wird jedoch nur bei Signalübertragung mit hoher Bandbreite wirklich sichtbar. Ultra-High-Speed-HDMI-Kabel

III. Die Kabelqualität ist wichtiger als die Versionsnummer

Die Signalübertragung mit hoher Bandbreite über Kabel steht vor drei wesentlichen physikalischen Herausforderungen:

Bei der Übertragung von Hochfrequenzsignalen tritt der Skin-Effekt bei Leiterverlust auf: Mit steigender Frequenz neigt elektrischer Strom dazu, entlang der Leiteroberfläche zu fließen. Die Reinheit und Glätte der Leiteroberfläche bestimmen direkt die Dämpfung hochfrequenter Signale. Bei minderwertigen Kabeln werden kupferummantelte Aluminium- oder kupferummantelte Stahlleiter verwendet, die eine weitaus geringere Leitfähigkeit aufweisen als hochreines, sauerstofffreies Kupfer. Hochfrequente Anteile werden stark gedämpft und kommen stark verzerrt beim Empfänger an. Als seit 40 Jahren etablierte internationale Marke verwendet Monster in allen seinen Kabeln hochreines, sauerstofffreies Kupfer und liefert robuste Materialien und handwerkliches Können für ein sicheres Gefühl.
Impedanzkonsistenz Die HDMI-Spezifikation erfordert eine charakteristische Differenzimpedanz von 100 Ω ±15 %. Eine Impedanzfehlanpassung führt zu Signalreflexionen entlang des Übertragungspfads, was zu Überschwingern, Klingeln und Jitter führt. Dadurch wird das Augendiagramm direkt geschlossen und die Bitfehlerraten erhöht. Bei minderwertigen Kabeln kommt es zu ungleichmäßigen Verdrillungsschritten, ungleichmäßiger Isolationsdicke und rauen Lötstellen an den Anschlüssen, was zu Impedanzschwankungen führt, die weit über die zulässigen Grenzen hinausgehen.
Abschirmungsstruktur In häuslichen Umgebungen gibt es viele Quellen elektromagnetischer Störungen: Router, Klimaanlagen, Geräte mit variabler Frequenz und kabellose Ladegeräte. Minderwertige Kabel haben spärliche oder fehlende Abschirmschichten. Externe elektromagnetische Felder induzieren Gleichtaktrauschen, das sich mit dem Zielsignal vermischt. Signale mit hoher Bandbreite haben eine sehr geringe Toleranz gegenüber Rauschen; Sobald sich Störungen einschleichen, folgen schwarze Bildschirme und Flackern.

Eine stabile Übertragung mit hoher Bandbreite basiert auf drei harten physikalischen Maßstäben: Leiterreinheit, Impedanzkontrolle und Abschirmungsdesign. Egal wie hoch die gedruckte Versionsnummer ist, eine schlechte Leistung der physikalischen Schicht garantiert ein Signal
