DP-Kabel vs. HDMI-Kabel: So wählen Sie aus

Zuvor haben wir die technischen Details von HDMI-Kabeln, einschließlich Bandbreite, Abschirmung und Zertifizierung, mehrfach besprochen, wobei sich der Inhalt hauptsächlich auf Heimkinoszenarien konzentrierte. Kürzlich haben einige Kunden Fragen aufgeworfen: Sollte beim Anschluss eines Computermonitors an eine Grafikkarte das DP-Kabel oder das HDMI-Kabel Vorrang haben? Sie erkundigen sich auch, ob die von uns vertriebenen Marken Displayport-Kabel anbieten.

Tatsächlich verfügen die meisten Benutzer über relativ begrenzte Kenntnisse über DP-Kabel. Ausgehend von den technischen Architekturen von DP und HDMI erläutert dieser Artikel deren Kernunterschiede und anwendbaren Szenarien und hilft Ihnen, eine vernünftigere Wahl für bestimmte Konfigurationen zu treffen.

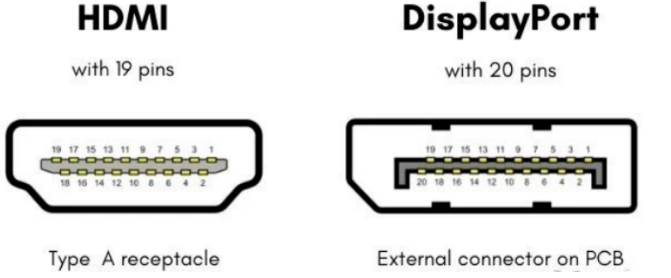

1. DP und HDMI: Unterschiedliche Ursprünge und Positionierung

Obwohl sowohl HDMI als auch DP Audio- und Videosignale übertragen können, wurden sie mit unterschiedlichen ursprünglichen Absichten und Entwicklungsausrichtungen entwickelt.

HDMI wurde gemeinsam von Giganten der Unterhaltungselektronik wie Hitachi, Sony und Panasonic entwickelt, mit dem Ziel, den Display-Eingangsstandard für Fernseher zu vereinheitlichen. Es verfügt über eine integrierte Audio- und Videoübertragung mit hoher Kompatibilität und wird häufig für audiovisuelle Verbrauchergeräte wie Fernseher, Projektoren, Spielekonsolen und Blu-ray-Player eingesetzt.

DP wurde von einer Allianz von PC- und Chipherstellern entwickelt und von der VESA (Video Electronics Standards Association) standardisiert und speziell für Computermonitore und Hochleistungsgrafikkarten entwickelt. DP steht zur kostenlosen Implementierung zur Verfügung, ohne dass bei HDMI Lizenzgebühren anfallen, was die Verbreitung im PC-Bereich beschleunigt.

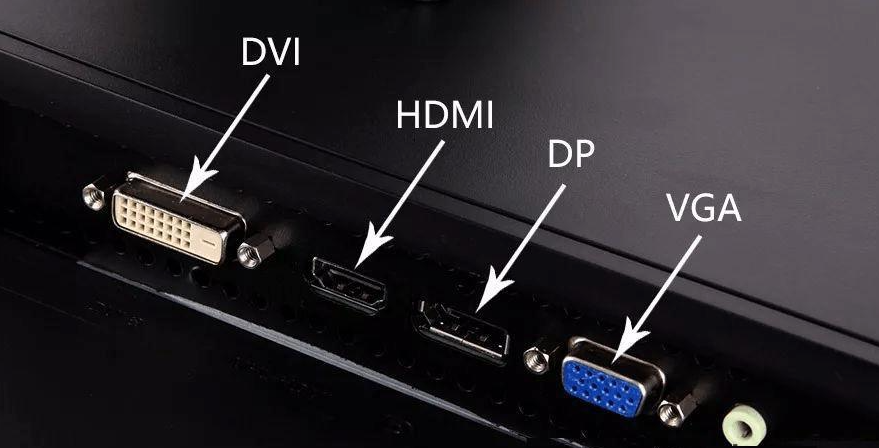

Kurz gesagt: HDMI ist ein für die Fernsehindustrie formulierter Standard, während DP zur PC-Industrie gehört. Dies erklärt, warum DP-Anschlüsse bei Fernsehern kaum zu finden sind, während Grafikkarten und Gaming-Monitore der mittleren bis oberen Preisklasse fast überall mit DP-Schnittstellen ausgestattet sind.

2. Verschiedene Übertragungsmechanismen: Paketbasiert für DP vs. Pipeline für HDMI

Der größte technische Unterschied liegt in den Übertragungsmodi, die direkt deren Skalierbarkeit und Entwicklungspfade bestimmen.

DP übernimmt die Mikropaket-Datenübertragung mit einem inhärenten netzwerkorientierten Design. Seit seiner Version 1.0 verwendet DP ein paketbasiertes Übertragungsprotokoll, das Videoströme zur Übertragung in winzige Datenpakete aufteilt. Jedes Paket kann nicht nur Videosignale, sondern auch Audio, Steuersignale, USB-Daten und andere Informationen übertragen.

Diese Architektur bietet herausragende Flexibilität und Skalierbarkeit und folgt einer ähnlichen Logik wie USB und PCIe – neue Funktionen können hinzugefügt werden, ohne die physische Schnittstelle zu ändern. DP 1.4 wurde 2016 eingeführt und führte erstmals Display Stream Compression (DSC) 1.2 ein, einen visuell verlustfreien Komprimierungsalgorithmus, der eine 4K@144Hz-Übertragung bei begrenzter Bandbreite ermöglicht. DP 2.1 überwindet den physischen Bandbreitenengpass vollständig, indem es das mit Thunderbolt 3 identische 128b/132b-Kodierungsschema übernimmt, die theoretische Bandbreite auf 80 Gbit/s erhöht und den Grundstein für die 8K@120Hz-HDR-Anzeige legt.

HDMI nutzt die TMDS-Übertragung: Die von der Grafikkarte ausgegebenen Bildsignale werden über einen TMDS-Chip umgewandelt und über spezielle Schaltkreise Zeile für Zeile an den Monitor übertragen. Diese Methode basiert auf einem unabhängigen Taktkanal zur Datensynchronisation, der eine relativ feste Struktur aufweist. Das Hinzufügen neuer Funktionen erfordert zusätzliche Hardware-Schaltkreise. Vom ursprünglichen HDMI-Standard bis hin zu HDMI 2.0 hat sich die Kernübertragungstechnologie von TMDS zu FRL (Fixed Rate Link) weiterentwickelt. Dennoch wird die 18-Gbit/s-Bandbreite von HDMI 2.0, eingeschränkt durch das Design der physikalischen Schicht, zu einem Engpass für die 4K@60-Hz-Übertragung. Erst als HDMI 2.1 FRL einführte, das vier Differentialpaare für die parallele Übertragung verwendet, wurde die Bandbreite auf 48 Gbit/s erhöht und erstmals eine unkomprimierte 4K@120Hz-Übertragung verfügbar.

Um eine Analogie zu ziehen: HDMI funktioniert wie ein spezielles Förderband, bei dem jede Pixelreihe in einer festen Reihenfolge geliefert wird; Die Aufrüstung des Förderers erfordert den Austausch der Hardware. DP funktioniert wie ein Paketzustellnetzwerk, das verpackte Daten flexibel versendet, und neue Funktionen können durch Protokoll-Upgrades realisiert werden. Aus diesem Grund bietet DP Vorteile bei der Unterstützung hochauflösender Multi-Screen-Setups mit hoher Bildwiederholfrequenz.

Ein weiterer entscheidender Unterschied liegt in der Taktsignalverarbeitung. HDMI verfügt über einen eigenständigen Taktkanal, während DP Taktsignale direkt aus dem Datenstrom extrahiert. Diese Funktion reduziert die Schwierigkeit des EMI-Designs (elektromagnetische Interferenz) für DP-Produkte erheblich und trägt zu einer besseren Signalintegrität bei Hochgeschwindigkeitsübertragungen bei.

DP verwendet ursprünglich die 8b/10b-Kodierung und wandelt alle 8 Datenbits in 10 Bits zur Übertragung um, was zu einer effektiven Bandbreite von etwa 80 % der Gesamtbandbreite führt. Die Einführung der 128b/132b-Kodierung in DP 2.1 verbessert die Bandbreitennutzung erheblich. Die FRL von HDMI 2.1 verwendet 16b/18b-Kodierung mit einer Effizienz von etwa 89 %.

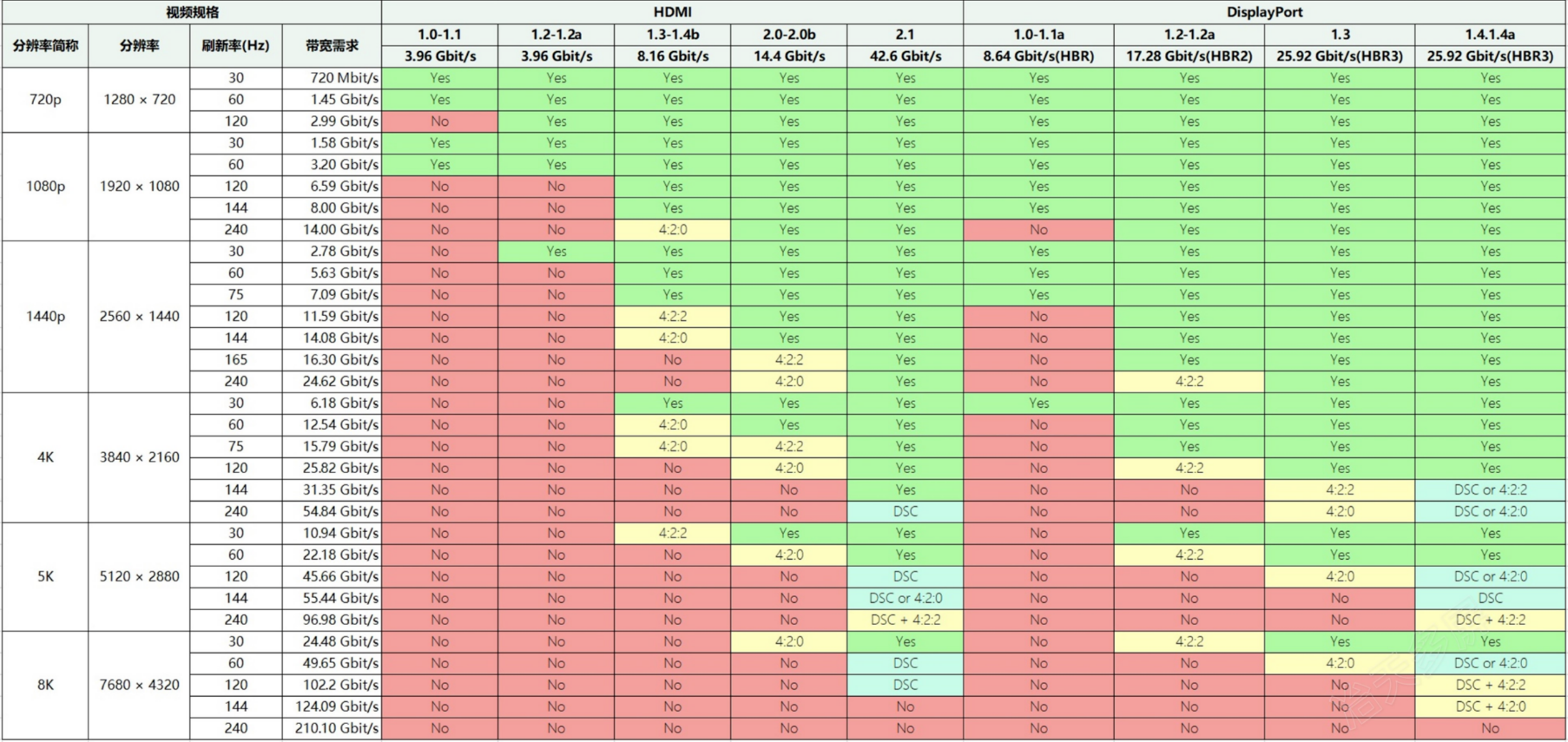

3. Versions- und Bandbreitenvergleich

Verschiedene Versionen von DP und HDMI weisen erhebliche Lücken in der Bandbreitenkapazität auf:

DP 1.4: 32,4 Gbit/s Gesamtbandbreite, 25,92 Gbit/s effektive Bandbreite; unterstützt unkomprimiertes 4K@120Hz und 8K@60Hz mit DSC-Komprimierung
DP 2.1: 80 Gbit/s Bandbreite; unterstützt unkomprimiertes 8K@120Hz und 16K@60Hz (komprimiert)
HDMI 2.0: 18 Gbit/s Bandbreite; unterstützt 4K@60Hz
HDMI 2.1: 48 Gbit/s Bandbreite; unterstützt 8K@60Hz und 4K@120Hz

Im technischen Vergleich ist DP 1.4 vollständig für Szenarien mit hoher Auflösung und hoher Bildwiederholfrequenz geeignet, während DP 2.1 zukünftige Anforderungen an die Anzeige mit ultrahoher Auflösung erfüllt.

4. DP-Kabel: Die bessere Option für PC-Benutzer

Für PC-Benutzer, insbesondere E-Sport-Gamer und Büroangestellte mit mehreren Bildschirmen, ist das DP-Kabel die empfohlene Wahl.

Stabile hohe Bildwiederholfrequenz: Für Gaming-Monitore mit 4K@144Hz oder 2K@240Hz bieten DP 1.4 und höher ausreichend Bandbreitenspielraum, um eine stabile Ausgabe ohne Komprimierung zu liefern.
Multi-Screen-Erweiterung über MST Daisy Chaining: DP unterstützt Multi-Stream Transport (MST). Über einen einzigen DP-Port können mehrere Monitore in Reihe geschaltet werden, was für Aktienhändler und Videobearbeiter, die Arbeitsstationen mit mehreren Bildschirmen benötigen, äußerst praktisch ist.
Verriegelbarer physischer Anschluss: Die DP-Schnittstelle ist mit einer mechanischen Verriegelungsschnalle für eine festere Verbindung und zur Vermeidung von Wackelkontakten ausgestattet. Es widersteht einer Trennung bei häufigem Ein- und Ausstecken oder hohem Kabelgewicht.
Geringere Übertragungslatenz: Die paketierte Übertragung von DP weist natürliche Stärken bei der Zeitausrichtung und Signalsynchronisierung auf. Tatsächliche Tests zeigen, dass der Austausch normaler Kabel durch optimierte DP-Kabel mit geringer Latenz die Bildlatenz in Live-Streaming-Szenarien um etwa 15 ms reduzieren kann. Bei FPS- oder Kampfspielen, die eine präzise Steuerung erfordern, bestimmt dieser Latenzunterschied direkt, ob der Bildschirm sofort auf Vorgänge reagiert.

5. Heimkino: HDMI als Mainstream-Wahl

Fernseher, Projektoren, PS5, Xbox und ähnliche Geräte sind alle mit HDMI-Anschlüssen ohne DP-Alternativen ausgestattet.

Zu den Stärken von HDMI für audiovisuelle Heimanwendungen gehören:

eARC-Audio-Rückkanal: Unterstützt die Rückgabe verlustfreier immersiver Audioformate wie Dolby Atmos
CEC-Steuerung: Eine Fernbedienung kann mehrere angeschlossene Geräte bedienen
Umfassende Kompatibilität: HDMI-Anschlüsse sind Standard bei allen Fernsehern, Projektoren und Blu-ray-Playern

Wenn Sie einen Fernseher mit PS5 oder Xbox verwenden, ist HDMI 2.1 die einzige Option – es schaltet 4K 120 Hz, VRR (Variable Refresh Rate) und ALLM (Auto Low Latency Mode) frei.

Zusammenfassung

HDMI ist eine universelle audiovisuelle Schnittstelle, während DP eine leistungsstarke dedizierte Schnittstelle ist.

Für PC-Esport- und Bürobenutzer: Priorisieren Sie DP-Kabel mit höherer Bandbreite, nativer hoher Bildwiederholfrequenz und Erweiterungsmöglichkeiten für mehrere Bildschirme. DP 1.4 erfüllt nahezu alle aktuellen Anforderungen.
Für TV-, Beamer- und Spielekonsolen-Nutzer: HDMI ist die Standardlösung. Wählen Sie zertifizierte HDMI 2.1-Kabel mit voller Bandbreite von 48 Gbit/s.
Kabelempfehlung: Monster DP-Kabel unterstützen die Übertragung mit hoher Bandbreite und eignen sich für gängige Szenarien der PC-zu-Monitor-Verbindung. Sie können je nach den Anforderungen Ihres Monitors bestimmte Spezifikationen auswählen.
